BMS Nedir? Elektrikli Bisiklet Bataryasının Beyni Nasıl Çalışır?

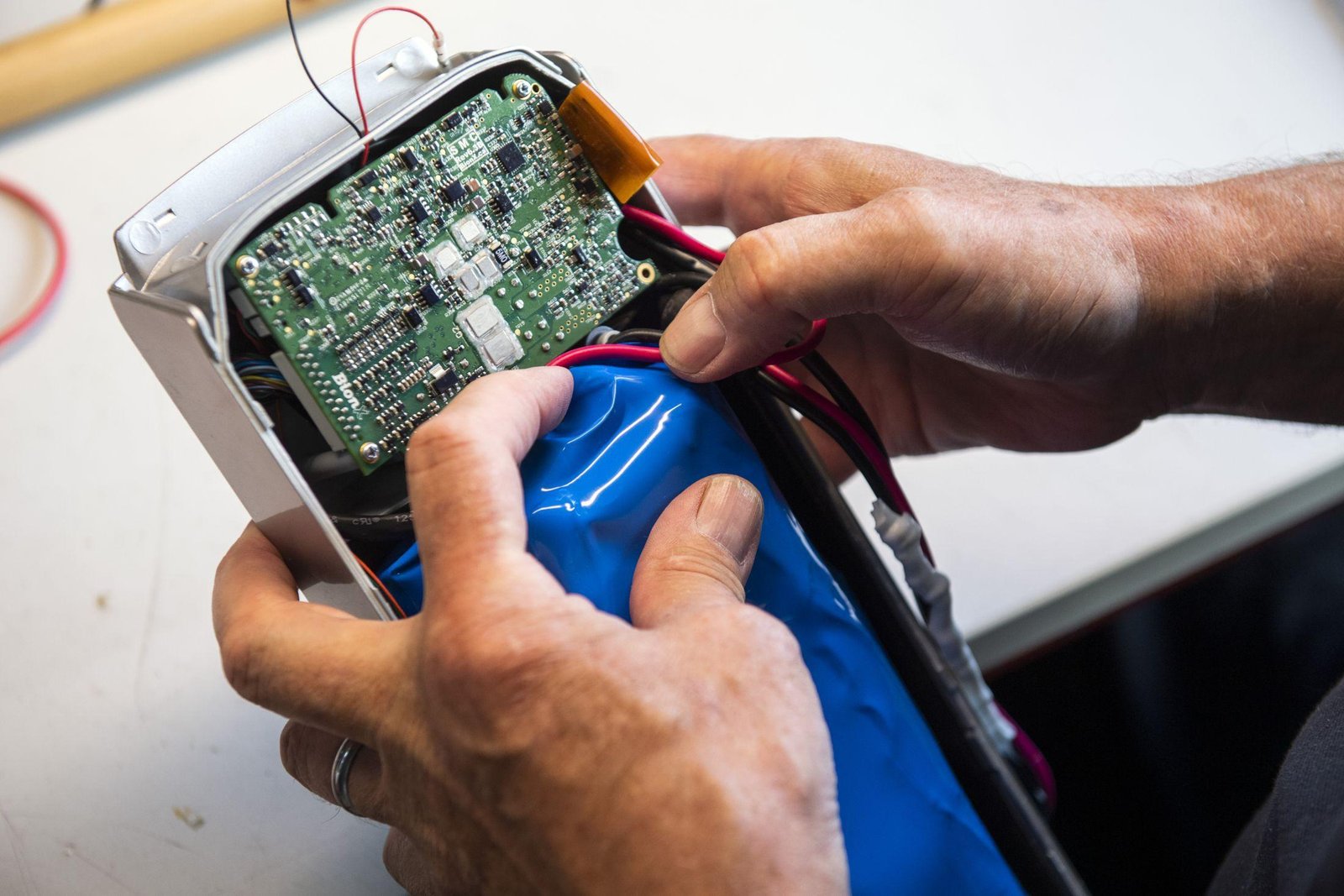

BMS, İngilizce **Battery Management System** ifadesinin kısaltmasıdır. Türkçede **Batarya Yönetim Sistemi** olarak adlandırılır. Basitçe anlatmak gerekirse BMS, bataryanın durumunu sürekli takip eden ve gerektiğinde bataryayı korumaya alan elektronik kontrol sistemidir. Bir elektrikli bisiklet bataryasında hücreler enerjiyi depolarken, BMS bu hücrelerin güvenli sınırlar içerisinde çalışmasına yardımcı olur. Bu nedenle BMS'yi çoğu zaman: > **“Bataryanın beyni”** olarak tanımlamak mümkündür. Peki BMS tam olarak ne yapar? Bataryayı hangi durumlardan korur? Arızalandığında ne olur? BMS değiştirilebilir mi? Bu yazımızda elektrikli bisiklet bataryalarının en önemli parçalarından biri olan BMS'yi detaylı şekilde inceleyeceğiz. --- # BMS Nedir? BMS, batarya içerisindeki hücreleri ve elektriksel sistemi kontrol eden elektronik devredir. Özellikle lityum iyon batarya paketlerinde BMS'nin görevi oldukça önemlidir. BMS; * Hücrelerin voltajlarını takip edebilir, * Bataryanın toplam voltajını izleyebilir, * Şarj ve deşarj akımını kontrol edebilir, * Aşırı şarja karşı koruma sağlayabilir, * Aşırı deşarja karşı koruma sağlayabilir, * Aşırı akım durumlarını algılayabilir, * Kısa devre durumunda sistemi koruyabilir, * Bazı sistemlerde sıcaklığı takip edebilir, * Hücre gruplarının dengelenmesine yardımcı olabilir. BMS'nin özellikleri kullanılan batarya ve elektronik tasarıma göre değişebilir. Her BMS aynı özelliklere sahip değildir. --- # BMS Neden Gereklidir? Lityum iyon hücreler yüksek enerji yoğunluğuna sahip oldukları için doğru sınırlar içerisinde kullanılmaları gerekir. Bir batarya paketinde çok sayıda hücre seri ve paralel şekilde bağlanabilir. Örneğin bir elektrikli bisiklet bataryasında: **13S4P** gibi bir hücre konfigürasyonu bulunabilir. Buradaki yapı, hücrelerin belirli seri ve paralel gruplar halinde bağlandığını ifade eder. Bu hücrelerin tamamının aynı koşullarda çalışması her zaman mümkün olmayabilir. Zaman içerisinde bazı hücre grupları diğerlerinden daha fazla kapasite kaybedebilir. İşte BMS burada devreye girer. BMS, hücrelerin durumunu izleyerek sistemin güvenli çalışma sınırlarının korunmasına yardımcı olur. --- # BMS Nasıl Çalışır? BMS'nin çalışma mantığını basitleştirerek şöyle düşünebiliriz: **Hücreler → Sensörler/ölçümler → BMS → Koruma devresi → Batarya çıkışı** BMS belirli elektriksel değerleri sürekli veya belirli aralıklarla kontrol eder. Örneğin batarya şarj edilirken hücrelerin voltajlarını takip eder. Bir hücre grubu belirlenen üst sınıra ulaşırsa BMS şarj akışını kesebilir veya şarjı sınırlandırabilir. Benzer şekilde batarya kullanılırken hücrelerden birinin voltajı güvenli seviyenin altına düşerse BMS sistemi korumaya alabilir. Bu sayede bataryanın güvenli çalışma sınırları içerisinde tutulmasına yardımcı olur. --- # BMS'nin En Önemli Görevleri ## 1. Aşırı Şarj Koruması Lityum iyon hücrelerin belirli bir maksimum şarj voltajı vardır. Bu sınırın aşılması hücreler açısından ciddi risk oluşturabilir. BMS, hücre voltajlarını takip ederek aşırı şarj durumuna karşı koruma sağlar. Şarj sırasında hücrelerden biri diğerlerinden daha hızlı yükseliyorsa BMS bunu algılayabilir ve uygun koruma mekanizmasını devreye sokabilir. Bu nedenle BMS, yalnızca bataryanın toplam voltajını değil, tasarımına bağlı olarak hücre gruplarını ayrı ayrı takip edebilir. --- # 2. Aşırı Deşarj Koruması Batarya kullanılırken hücrelerin voltajı giderek düşer. Hücre voltajı güvenli sınırın altına indiğinde bataryanın daha fazla kullanılmaya devam etmesi hücrelere zarar verebilir. BMS bu noktada deşarj çıkışını keserek bataryayı korumaya çalışır. Örneğin elektrikli bisiklet sürerken batarya aniden kapanıyorsa bunun nedenlerinden biri hücrelerden birinin güvenli alt voltaj sınırına diğerlerinden önce ulaşması olabilir. --- # 3. Aşırı Akım Koruması Motor yüksek güç istediğinde bataryadan yüksek miktarda akım çekilebilir. BMS, tasarımına bağlı olarak bataryadan geçen akımı takip edebilir. Belirlenen sınırın üzerinde bir akım algılandığında koruma mekanizması devreye girebilir. Bu durum özellikle: * Motorun aşırı akım çekmesi, * Elektrik sisteminde problem oluşması, * Kısa devre, * Kontrolcü kaynaklı problemler gibi durumlarda önemlidir. --- # 4. Kısa Devre Koruması Bataryanın çıkışında kısa devre oluşması ciddi miktarda akım akışına neden olabilir. BMS'nin kısa devre koruması bulunan modellerinde sistem bu durumu algılayarak çıkışı kesebilir. Bu, bataryanın ve elektrik sisteminin korunmasına yardımcı olur. Ancak BMS'nin kısa devre korumasına sahip olması, bataryanın kısa devre yapılmasının güvenli olduğu anlamına gelmez. Bataryanın terminallerini kesinlikle kısa devre ettirmemek gerekir. --- # 5. Hücre Dengeleme Bir batarya paketindeki seri hücre gruplarının voltajlarının birbirine yakın olması önemlidir. Zaman içerisinde bazı hücre grupları diğerlerinden daha hızlı şarj olabilir veya daha fazla kapasite kaybedebilir. Bu durum hücreler arasında dengesizlik oluşturabilir. Bazı BMS'ler **balanslama** özelliğine sahiptir. Balanslama sistemi, hücre grupları arasındaki voltaj farkını azaltmaya yardımcı olur. Ancak burada önemli bir ayrıntı vardır: **BMS balanslama yapıyor diye kapasitesini kaybetmiş bir hücreyi yeniden sağlıklı hale getirmez.** Balanslama, hücreler arasındaki dengesizliği yönetmeye yardımcı olur; fiziksel olarak yıpranmış bir hücrenin kapasitesini geri getirmez. --- # 6. Sıcaklık Kontrolü Bazı BMS sistemlerinde sıcaklık sensörleri bulunur. Bu sensörler sayesinde bataryanın sıcaklığı takip edilebilir. Batarya belirlenen sıcaklık sınırlarının dışına çıktığında sistem şarjı veya deşarjı sınırlandırabilir veya durdurabilir. Özellikle yüksek akım altında çalışan bataryalarda sıcaklık takibi önemli bir güvenlik katmanıdır. --- # BMS'nin Üzerindeki P, B ve C Harfleri Ne Anlama Gelir? Batarya BMS kartlarında farklı bağlantı noktaları bulunabilir. Bunlardan bazıları: **B+ / B-** Batarya hücre paketinin bağlantılarıdır. **P+ / P-** Birçok BMS tasarımında korumalı güç çıkışı için kullanılan terminallerdir. **C-** Bazı BMS tasarımlarında şarj bağlantısı için ayrı bir terminal bulunabilir. Ancak bütün BMS'lerde bağlantı yapısı aynı değildir. Bu nedenle: **“Bu BMS'de P- şurada, B- burada.”** gibi genelleme yapmak doğru değildir. BMS'nin bağlantıları mutlaka ilgili devrenin şemasına veya üretici dokümanına göre değerlendirilmelidir. --- # BMS Arızalanırsa Ne Olur? BMS arızaları farklı şekillerde ortaya çıkabilir. Örneğin: * Batarya şarj olmayabilir. * Batarya şarj oluyor gibi görünüp kısa sürede kapanabilir. * Bisiklet bataryadan enerji alamayabilir. * Batarya aniden çıkışı kesebilir. * Şarj sırasında korumaya geçebilir. * Hücre balanslama düzgün çalışmayabilir. * Batarya göstergesi yanlış değer gösterebilir. Ancak bu belirtilerin tamamı BMS arızası anlamına gelmez. Örneğin bataryanın şarj olmaması: **BMS + hücreler + şarj cihazı + bağlantılar** gibi birçok farklı bileşenle ilişkili olabilir. Bu nedenle yalnızca belirtiye bakarak BMS'yi değiştirmek doğru değildir. --- # Batarya Çabuk Bitiyorsa BMS Bozuk Olabilir mi? Evet, olabilir. Ancak bataryanın hızlı bitmesinin en yaygın nedenlerinden biri doğrudan BMS olmayabilir. Örneğin hücrelerin kapasitesi ciddi şekilde azalmışsa BMS tamamen sağlam olsa bile batarya eskisinden daha kısa süre çalışacaktır. Bu nedenle: **“Batarya çabuk bitiyor = BMS bozuk.”** şeklinde düşünmek doğru değildir. Öncelikle hücrelerin kapasitesi, voltajları ve yük altındaki davranışları kontrol edilmelidir. --- # BMS Değiştirilebilir mi? Bazı durumlarda evet. Ancak yeni BMS'nin mevcut batarya ile uyumlu olması gerekir. BMS seçerken yalnızca: **“Voltajı aynı.”** demek yeterli değildir. Aşağıdaki özelliklerin değerlendirilmesi gerekir: * Seri hücre sayısı, * Batarya kimyası, * Maksimum şarj voltajı, * Sürekli deşarj akımı, * Maksimum deşarj akımı, * Şarj akımı, * Balanslama özelliği, * Sıcaklık sensörleri, * Bağlantı yapısı, * Fiziksel boyut, * Koruma özellikleri. Örneğin 13S bir batarya için 10S bir BMS kullanmak doğru değildir. Benzer şekilde yalnızca voltajın uyumlu olması da BMS'nin bütün sistemle uyumlu olduğunu garanti etmez. --- # BMS Değiştirirken Neden Dikkatli Olunmalı? BMS, doğrudan yüksek enerjili hücre grubuna bağlıdır. Yanlış bağlantı yapılması: * BMS'nin zarar görmesine, * Hücrelerin kısa devre olmasına, * Aşırı akım oluşmasına, * Batarya paketinin zarar görmesine, * Yangın riskine neden olabilir. Bu nedenle özellikle yüksek kapasiteli lityum bataryalarda BMS değişimi ve hücre bağlantıları konusunda deneyimli bir teknisyen tarafından yapılmalıdır. --- # BMS ile Batarya Hücresi Arasındaki Fark Nedir? Bu iki parçayı birbirine karıştırmamak gerekir. ### Hücre Enerjiyi depolayan temel birimdir. ### BMS Hücreleri izleyen ve batarya sisteminin güvenli çalışmasına yardımcı olan elektronik kontrol sistemidir. Basit bir benzetmeyle: **Hücreler = yakıt deposu** **BMS = kontrol ve güvenlik sistemi** gibi düşünülebilir. Bataryanın menzilini büyük ölçüde hücrelerin kapasitesi belirlerken, BMS bu enerjinin güvenli şekilde yönetilmesine yardımcı olur. --- # BMS Bataryanın Menzilini Artırır mı? BMS doğrudan bataryaya ekstra kapasite kazandırmaz. Örneğin: **48V 15Ah** bir bataryayı yalnızca daha gelişmiş bir BMS takarak: **48V 20Ah** haline getiremezsiniz. Bataryanın kapasitesini belirleyen temel unsur hücrelerin kapasitesi ve paket konfigürasyonudur. BMS'nin görevi ise bu enerjinin güvenli ve kontrollü şekilde kullanılmasına yardımcı olmaktır. --- # BMS Değiştirerek Daha Güçlü Batarya Yapılabilir mi? Burada da dikkatli olmak gerekir. Daha yüksek akım kapasiteli bir BMS takmak tek başına bataryanın daha yüksek akım verebileceği anlamına gelmez. Çünkü sistemin tamamının birbirine uygun olması gerekir: **Hücreler → BMS → Kablolar → Konnektörler → Kontrolcü → Motor** Örneğin hücreler yüksek akımı desteklemiyorsa yalnızca daha yüksek akım kapasiteli BMS kullanmak sistemi güvenli şekilde daha güçlü hale getirmez. Bu nedenle batarya yükseltmeleri bütün sistem değerlendirilerek yapılmalıdır. --- # BMS Arızası mı, Hücre Arızası mı? Bu ayrımı yapmak önemlidir. | Belirti | Olası neden | | -------------------------------------- | ---------------------------------------- | | Batarya hiç çalışmıyor | BMS, bağlantı veya hücre problemi | | Batarya şarj olmuyor | Şarj cihazı, BMS veya hücre problemi | | Menzil ciddi şekilde azaldı | Hücre kapasite kaybı | | Yokuşta aniden kapanıyor | Zayıf hücre grubu veya BMS koruması | | Batarya çok hızlı bitiyor | Hücre kapasite kaybı veya yüksek tüketim | | Şarj sırasında kesiliyor | BMS, hücre dengesizliği veya sıcaklık | | Batarya yüzdesi aniden düşüyor | Hücre performansı/BMS ölçümü | | Hücre grupları arasında büyük fark var | Hücre dengesizliği veya hücre yaşlanması | Bu tablo yalnızca genel bir teşhis rehberidir. Kesin arıza tespiti için bataryanın ölçülmesi gerekir. --- # BMS Kontrolü Nasıl Yapılır? Profesyonel batarya kontrolünde yalnızca BMS kartına bakmak yeterli değildir. Batarya bir bütün olarak değerlendirilmelidir. Kontrolde: * Hücre grup voltajları, * Toplam batarya voltajı, * BMS giriş ve çıkış değerleri, * Şarj davranışı, * Deşarj davranışı, * Hücre dengesi, * Yük altındaki voltaj değişimi, * BMS koruma davranışları, * Sıcaklık incelenebilir. Bu sayede problemin gerçekten BMS'den mi yoksa hücrelerden mi kaynaklandığı daha doğru şekilde belirlenebilir. --- # Sonuç BMS, elektrikli bisiklet bataryasının en önemli elektronik bileşenlerinden biridir. Bataryadaki hücrelerin voltajlarını ve sistemin çalışma koşullarını izleyerek aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi durumlara karşı koruma sağlayabilir. Bazı modellerde sıcaklık takibi ve hücre balanslama gibi ek özellikler de bulunur. Ancak BMS'yi bataryanın kendisiyle karıştırmamak gerekir. **BMS ne kadar iyi olursa olsun, ömrünü tamamlamış veya hasarlı hücreleri sağlıklı hale getiremez.** Bu nedenle elektrikli bisiklet bataryasında bir sorun meydana geldiğinde hem BMS'nin hem de hücrelerin birlikte değerlendirilmesi gerekir. ## Akran Enerji ile Batarya ve BMS Kontrolü Elektrikli bisiklet bataryanız: * Şarj olmuyorsa, * Çok hızlı bitiyorsa, * Yokuşta kapanıyorsa, * Aniden enerji kesiyorsa, * Şarj sırasında hata veriyorsa, * Eskisine göre ciddi performans kaybı yaşadıysa, sorunun BMS'den mi, hücrelerden mi veya başka bir bileşenden mi kaynaklandığını profesyonel olarak tespit etmek önemlidir. **Akran Enerji** olarak elektrikli bisiklet ve motosiklet bataryalarında BMS kontrolü, hücre testi, kapasite testi, hücre değişimi ve batarya yenileme hizmetleri sunuyoruz. **Bataryanızdaki sorunun ne olduğunu tahmin etmeyin; ölçün, test edin ve doğru müdahaleyi yapın.**
